Vyvažovací prípravok

 Vyvažovanie modelov lietadiel je jedna z dôležitých operácií po dokončení modelu. Používame rôzne spôsoby vyvažovania, od podopierania krídel prstami, až po rôzne lišty, ktoré nám najčastejšie spôsobia poškodenie spodného poťahu krídel. Preto som sa rozhodol navrhnúť prípravok na princípe váhy, tak aby nedochádzalo k poškodeniu krídel. Na výkresoch je najčastejšie uvedená aj vzdialenosť ťažiska od nábežnej hrany a preto vznikol tento prípravok.

Navrhovaný prípravok je použiteľný pre vyvažovanie malých a stredných modelov lietadiel. Základným stavebným prvkom prípravku sú smrekové lišty o rozmeroch 10x10 mm a 10x3 mm. Je možné použiť aj 8x8mm – tenšie nedoporučujem.

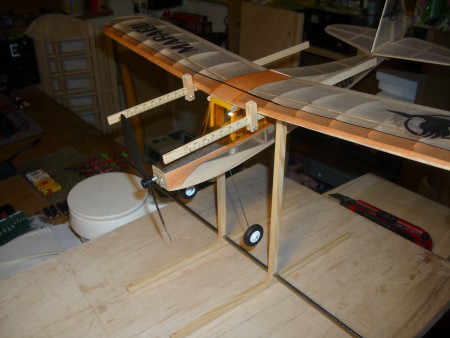

Podľa uvedeného výkresu 3D si pripravíme materiál pre výrobu dvoch rovnakých nôh prípravku. Vodorovné nohy o dĺžke 305mm - 2ks, zvislé nohy o dĺžke 240mm - 2ks, horné rameno váhy o dĺžke 250mm - 2ks a zarážky o dĺžke 30mm - 2ks. Do zvislých nôh si vyrobíme zárezy pre zasunutie pohyblivých líšt 10x3mm, tak aby sa lišty voľne pohybovali. Priložíme k sebe dve zvislé nohy a v hornej časti navŕtame dieru ø3mm pre kolík. Hornú časť zvislých líšt zaoblíme. Zvislú a vodorovnú časť nôh zvŕtame, vložíme bukový kolík (zkolíkujeme) a zlepíme kolmo k sebe. Pre zamedzenie pohyblivosti si spoje poistíme trojuholníkovými lištami.  Samozrejme je, že každú operáciu vykonávame na obidvoch nohách súčasne, tak aby nedošlo k posunutiu a následnej nepresnosti merania. Do horných ramien váhy (líšt) vo vzdialenosti 150mm navŕtame diery ø3mm (znova spolu), ale tak, aby boli bližšie k hornej časti lišty (nie presne v strede) kvôli možnosti presnejšieho počiatočného vyváženia. Nohy si priložíme k sebe a navŕtame dieru pre oceľovú spojku o ø4 – 5mm.  Na horné ramená váhy si naznačíme stupnicu podľa pravítka zo začiatkom v otočnom bode s rozlíšením po 1mm, tak ako ukazuje obrázok a zafixujeme bezfarebným lakom. Je možné nalepiť aj papierové pravítko. Namontujeme horné ramená váhy na zvislé nohy zasunutím kolíka – tak, aby sa voľne otáčali, nasunieme zarážky a pomocné závažie na druhú stranu. Na spodnú časť vodorovných nôh prilepíme gumové nožičky, zasunieme spojku a vyvažovačka je pripravená na použitie.

Používanie:

Pred použitím si nastavíme pomocou zarážky vzdialenosť ťažiska od nábežnej hrany a dotiahneme skrutku. Samozrejme na obidvoch ramenách rovnaké. Posunieme protizávažie tak, aby sa nám ramená váhy dostali do vodorovnej polohy. Nastavíme vzdialenosť nôh od seba podľa šírky trupu a môžeme položiť model lietadla.
